Συμπύκνωση σε Αεραγωγούς και Σωληνώσεις HVAC: Αιτίες και Αντιμετώπιση

Η συμπύκνωση σε αεραγωγούς και σωληνώσεις HVAC εμφανίζεται όταν η θερμοκρασία της εξωτερικής επιφάνειας πέσει κάτω από το σημείο δρόσου του περιβάλλοντος αέρα. Οι υδρατμοί μετατρέπονται τότε σε σταγόνες νερού επάνω στον μεταλλικό αεραγωγό, στη σωλήνωση ή στην εξωτερική επιφάνεια της μόνωσης.

Η αποτελεσματική αντιμετώπιση απαιτεί κατάλληλο πάχος θερμομόνωσης, συνεχή προστασία από τη διείσδυση υδρατμών και σωστή στεγανοποίηση αρμών, εξαρτημάτων και σημείων στήριξης. Δεν αρκεί απλώς να καλυφθεί το εμφανές σημείο με ένα κομμάτι μονωτικού υλικού.

Στην κατηγορία Βιομηχανικές Μονώσεις ADP διατίθενται λύσεις κλειστών κυψελών, αυτοκόλλητα ρολά και μονωτικοί σωλήνες για δίκτυα ψύξης, θέρμανσης και κλιματισμού.

Τι είναι η συμπύκνωση και το σημείο δρόσου;

Ο αέρας περιέχει υδρατμούς. Η ποσότητα υγρασίας που μπορεί να συγκρατήσει εξαρτάται από τη θερμοκρασία του. Όταν ο θερμός και υγρός αέρας έρθει σε επαφή με μία αρκετά ψυχρή επιφάνεια, ψύχεται τοπικά και οι υδρατμοί μετατρέπονται σε νερό.

Η θερμοκρασία στην οποία ξεκινά αυτό το φαινόμενο ονομάζεται σημείο δρόσου.

Όσο υψηλότερη είναι η σχετική υγρασία του χώρου, τόσο μεγαλύτερος είναι ο κίνδυνος συμπύκνωσης. Για παράδειγμα, ένας αεραγωγός που μεταφέρει ψυχρό αέρα ή μία σωλήνωση κρύου νερού μπορεί να έχει πολύ χαμηλότερη θερμοκρασία από τον αέρα του μηχανοστασίου ή της ψευδοροφής.

Στόχος της μόνωσης είναι να διατηρεί την εξωτερική της επιφάνεια πάνω από το σημείο δρόσου. Το σωστό πάχος μόνωσης αποτελεί βασική προϋπόθεση για τον έλεγχο του φαινομένου.

Πού εμφανίζεται συχνότερα η συμπύκνωση σε ένα σύστημα HVAC;

Η συμπύκνωση μπορεί να εμφανιστεί σε οποιοδήποτε τμήμα της εγκατάστασης λειτουργεί σε θερμοκρασία χαμηλότερη από αυτήν του περιβάλλοντος.

Συνηθισμένα σημεία είναι:

• αεραγωγοί προσαγωγής ψυχρού αέρα

• σωληνώσεις κρύου νερού

• γραμμές ψυκτικού μέσου

• συστήματα VRV και VRF

• κεντρικές κλιματιστικές μονάδες

• βάνες, φλάντζες και σύνδεσμοι

• αντλίες και εναλλάκτες

• δοχεία και συλλέκτες ψυχρού νερού

• στόμια αεραγωγών

• σημεία διέλευσης μέσα από τοίχους και πλάκες

• μεταλλικές αναρτήσεις και στηρίγματα

Ιδιαίτερη προσοχή απαιτούν οι ψευδοροφές και τα μη αεριζόμενα shafts, επειδή σε αυτούς τους χώρους μπορεί να συγκεντρώνεται υγρασία χωρίς το πρόβλημα να γίνεται άμεσα αντιληπτό.

Γιατί «ιδρώνουν» οι αεραγωγοί και οι σωλήνες κλιματισμού;

Η εμφάνιση νερού δεν σημαίνει απαραίτητα ότι υπάρχει διαρροή. Σε αρκετές περιπτώσεις πρόκειται για συμπύκνωση υδρατμών επάνω σε ψυχρή επιφάνεια.

Ανεπαρκές πάχος μόνωσης

Όταν το πάχος είναι μικρότερο από αυτό που απαιτούν οι συνθήκες λειτουργίας, η εξωτερική επιφάνεια της μόνωσης παραμένει πολύ ψυχρή. Εάν πέσει κάτω από το σημείο δρόσου, δημιουργούνται σταγόνες νερού.

Δεν υπάρχει ένα πάχος κατάλληλο για όλα τα έργα. Η επιλογή εξαρτάται από:

• τη θερμοκρασία του αέρα ή του ρευστού

• τη θερμοκρασία περιβάλλοντος

• τη σχετική υγρασία

• τη θερμική αγωγιμότητα του υλικού

• την εξωτερική ή εσωτερική θέση της εγκατάστασης

• τη διάμετρο της σωλήνωσης

• τη γεωμετρία του αεραγωγού

Κενά και ασυνέχειες στη μόνωση

Ακόμη και αν το κυρίως μήκος του δικτύου είναι σωστά μονωμένο, ένα μικρό ακάλυπτο σημείο μπορεί να λειτουργήσει ως θερμογέφυρα.

Συχνά προβλήματα εντοπίζονται σε:

• γωνίες αεραγωγών

• ενώσεις μονωτικών φύλλων

• κομμένες ή ανοιχτές ραφές

• βάνες και φλάντζες

• αλλαγές διαμέτρου

• στηρίγματα και αναρτήσεις

• σημεία διέλευσης από τοίχους

• συνδέσεις με μηχανολογικό εξοπλισμό

Κατεστραμμένο φράγμα υδρατμών

Στις ψυχρές εγκαταστάσεις δεν αρκεί μόνο η θερμική αντίσταση. Πρέπει να περιορίζεται και η μετακίνηση υδρατμών προς την ψυχρή επιφάνεια.

Σκισίματα στην επένδυση αλουμινίου, ανοικτοί αρμοί, διατρήσεις και ασφράγιστα τελειώματα επιτρέπουν στην υγρασία να περάσει κάτω από τη μόνωση. Εκεί μπορεί να συμπυκνωθεί και να παραμείνει εγκλωβισμένη.

Υψηλή υγρασία στον χώρο

Ένα σύστημα που λειτουργεί χωρίς πρόβλημα τον χειμώνα μπορεί να εμφανίσει συμπύκνωση το καλοκαίρι. Η αύξηση της θερμοκρασίας και της σχετικής υγρασίας ανεβάζει το σημείο δρόσου και αυξάνει τις απαιτήσεις της μόνωσης.

Το πρόβλημα είναι συχνότερο σε:

• μηχανοστάσια χωρίς επαρκή αερισμό

• υπόγεια

• επαγγελματικές κουζίνες

• χώρους παραγωγής

• εγκαταστάσεις τροφίμων

• περιοχές με υψηλή εξωτερική υγρασία

• ψευδοροφές με εισροή θερμού εξωτερικού αέρα

Βρεγμένη ή φθαρμένη μόνωση

Όταν το νερό εισχωρήσει στο μονωτικό σύστημα, μειώνεται η θερμομονωτική του απόδοση. Η επιφάνεια γίνεται ψυχρότερη και το πρόβλημα μπορεί να επιδεινώνεται σταδιακά.

Η κάλυψη μιας ήδη βρεγμένης μόνωσης με νέο εξωτερικό υλικό δεν λύνει απαραίτητα το πρόβλημα. Πρέπει πρώτα να εντοπιστεί η αιτία και να ελεγχθεί εάν απαιτείται αντικατάσταση.

Τι προβλήματα μπορεί να προκαλέσει η συμπύκνωση;

Η παρατεταμένη παρουσία νερού μπορεί να προκαλέσει:

• διάβρωση μεταλλικών αεραγωγών και σωληνώσεων

• φθορά ψευδοροφών και γυψοσανίδων

• λεκέδες σε οροφές και τοίχους

• ανάπτυξη μούχλας σε παρακείμενες επιφάνειες

• δυσάρεστες οσμές

• μείωση της θερμομονωτικής απόδοσης

• αυξημένες ενεργειακές απώλειες

• πρόωρη φθορά της εγκατάστασης

• ανάγκη για δαπανηρές επισκευές

Η υγρασία κάτω από τη μόνωση μπορεί να παραμείνει κρυμμένη για μεγάλο χρονικό διάστημα. Για αυτό χρειάζεται έλεγχος όχι μόνο των εμφανών σταγόνων αλλά και της κατάστασης των αρμών, της εξωτερικής επένδυσης και της μεταλλικής επιφάνειας.

Πώς αντιμετωπίζεται σωστά η συμπύκνωση;

Έλεγχος εάν πρόκειται για συμπύκνωση ή διαρροή

Πριν από οποιαδήποτε επέμβαση πρέπει να εξακριβωθεί η προέλευση του νερού.

Εάν οι σταγόνες εμφανίζονται κυρίως όταν λειτουργεί η ψύξη και καλύπτουν την ψυχρή επιφάνεια, είναι πιθανό να πρόκειται για συμπύκνωση. Εάν το νερό συγκεντρώνεται σε ένα συγκεκριμένο εξάρτημα ή συνεχίζει όταν το σύστημα είναι εκτός λειτουργίας, πρέπει να ελεγχθούν οι συνδέσεις, οι σωληνώσεις και η αποχέτευση συμπυκνωμάτων.

2. Υπολογισμός κατάλληλου πάχους

Το πάχος δεν πρέπει να επιλέγεται μόνο βάσει διαθέσιμου χώρου ή τιμής. Πρέπει να είναι επαρκές ώστε η εξωτερική θερμοκρασία της μόνωσης να παραμένει πάνω από το σημείο δρόσου στις δυσμενέστερες αναμενόμενες συνθήκες.

Σε επαγγελματικά έργα, ο υπολογισμός πρέπει να πραγματοποιείται βάσει της μηχανολογικής μελέτης και των τεχνικών χαρακτηριστικών του συγκεκριμένου προϊόντος.

3. Συνεχής εφαρμογή χωρίς θερμογέφυρες

Η μόνωση πρέπει να καλύπτει:

• ολόκληρο το μήκος του αεραγωγού ή της σωλήνωσης

• γωνίες και αλλαγές κατεύθυνσης

• βάνες και φλάντζες

• συνδέσεις και εξαρτήματα

• σημεία ανάρτησης

• διελεύσεις από δομικά στοιχεία

• συνδέσεις με μονάδες και εξοπλισμό

Στα συστήματα που λειτουργούν κάτω από τη θερμοκρασία περιβάλλοντος, η συνέχεια της μόνωσης είναι απαραίτητη ακόμη και στα σημεία διέλευσης από τοίχους ή δάπεδα.

4. Στεγανοποίηση αρμών και τελειωμάτων

Οι αρμοί πρέπει να κλείνουν προσεκτικά, χωρίς κενά. Στα υλικά με επένδυση αλουμινίου απαιτείται συνεχής στεγανοποίηση της εξωτερικής επιφάνειας, ιδιαίτερα στις ενώσεις, στις γωνίες και στις διατρήσεις.

Ένα ασφράγιστο σημείο μπορεί να επιτρέψει στους υδρατμούς να περάσουν κάτω από τη μόνωση και να φτάσουν στην ψυχρή μεταλλική επιφάνεια.

5. Προστασία εξωτερικών εγκαταστάσεων

Οι εξωτερικές σωληνώσεις και οι αεραγωγοί εκτίθενται σε ηλιακή ακτινοβολία, βροχή, θερμοκρασιακές μεταβολές και μηχανικές καταπονήσεις.

Για αυτές τις εφαρμογές απαιτείται κατάλληλη εξωτερική προστασία, όπως έκδοση μονωτικού υλικού με αλουμίνιο ή πρόσθετη προστατευτική επένδυση, ανάλογα με τις προδιαγραφές του έργου.

Ποιο μονωτικό υλικό βοηθά στην αποφυγή συμπύκνωσης;

PE Frelen για αεραγωγούς και μεγάλες επιφάνειες

Το PE Αυτοκόλλητο Frelen – Frilen – Recelen είναι μονωτικό υλικό διογκωμένου πολυαιθυλενίου κλειστών κυψελών. Παρουσιάζει χαμηλή απορρόφηση υγρασίας και μπορεί να εφαρμοστεί σε αεραγωγούς, δεξαμενές, μονάδες HVAC και μεγάλες τεχνικές επιφάνειες.

Η αυτοκόλλητη μορφή διευκολύνει την εφαρμογή, αρκεί η μεταλλική επιφάνεια να είναι καθαρή, στεγνή και απαλλαγμένη από λάδια. Διατίθεται και σε εκδόσεις με επικάλυψη αλουμινίου για εφαρμογές που απαιτούν πρόσθετη εξωτερική προστασία.

Armaflex και Rubber αυτοκόλλητο ρολό

Το Armaflex Αυτοκόλλητο Ρολό και το Rubber Αυτοκόλλητο Ρολό τύπου Armaflex/K-Flex κατασκευάζονται από εύκαμπτο συνθετικό καουτσούκ κλειστών κυψελών.

Η κλειστή δομή, η ευκαμψία και η χαμηλή απορρόφηση υγρασίας τα καθιστούν κατάλληλα για:

• αεραγωγούς ψυχρού αέρα

• ψυκτικές εγκαταστάσεις

• κεντρικές μονάδες HVAC

• μηχανοστάσια

• τεχνικά κιβώτια

• επιφάνειες με γωνίες και σύνθετη γεωμετρία

Η αναφερόμενη θερμική αγωγιμότητα είναι λ ≤ 0,036 W/m·K και το θερμοκρασιακό εύρος λειτουργίας από –50°C έως +115°C. Η κατάλληλη επιλογή πάχους παραμένει απαραίτητη για τον έλεγχο της συμπύκνωσης.

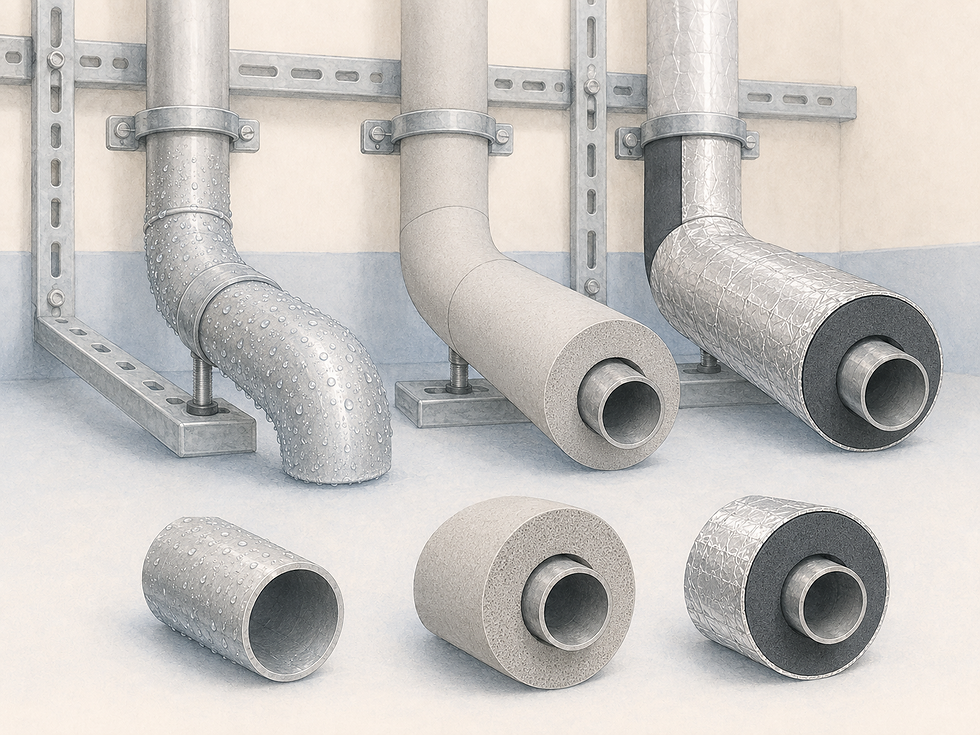

R-PE σωλήνες για δίκτυα ψύξης και κλιματισμού

Οι R-PE Σωλήνες Θερμομόνωσης προορίζονται για σωληνώσεις θέρμανσης, ψύξης, HVAC, VRV και VRF.

Η κλειστή κυψελωτή δομή τους προσφέρει χαμηλή απορρόφηση υγρασίας και θερμομονωτική προστασία σε δίκτυα ψυχρού νερού. Διατίθενται σε διαφορετικές διαμέτρους και πάχη ώστε να καλύπτουν οικιακές, επαγγελματικές και βιομηχανικές σωληνώσεις.

Rubber Αλουμινίου για εξωτερικές σωληνώσεις

Οι Rubber Αλουμινίου Σωλήνες συνδυάζουν ελαστομερές καουτσούκ κλειστών κυψελών με εξωτερική επικάλυψη αλουμινίου.

Προτείνονται για:

• εξωτερικές σωληνώσεις HVAC

• γραμμές θέρμανσης και ψύξης

• ηλιακές εγκαταστάσεις

• ψυκτικές γραμμές

• δίκτυα εκτεθειμένα στον ήλιο και την υγρασία

Η επικάλυψη προσφέρει πρόσθετη προστασία από UV, υγρασία και μηχανικές καταπονήσεις. Οι αρμοί και τα τελειώματα πρέπει να παραμένουν σωστά σφραγισμένα.

Υαλοβάμβακας με αλουμίνιο για αεραγωγούς

Ο Υαλοβάμβακας με Αλουμίνιο ADP μπορεί να χρησιμοποιηθεί για εξωτερική θερμομόνωση μεγάλων μεταλλικών αεραγωγών.

Η επένδυση αλουμινίου λειτουργεί ως φράγμα υδρατμών μόνο όταν παραμένει συνεχής, χωρίς σκισίματα και με σωστά σφραγισμένους αρμούς. Εάν εισχωρήσει νερό στο ινώδες υλικό, η απόδοση της μόνωσης μειώνεται.

Για περισσότερες πληροφορίες, διαβάστε τον οδηγό Μόνωση Αεραγωγών και HVAC με Υαλοβάμβακα Αλουμινίου.

Ποιο υλικό προτείνεται ανά εφαρμογή;

Εφαρμογή	Προτεινόμενη λύση ADP	Βασικός λόγος επιλογής
Επίπεδοι μεταλλικοί αεραγωγοί	PE Frelen ή Rubber αυτοκόλλητο	Συνεχής εξωτερική μόνωση και χαμηλή απορρόφηση υγρασίας
Αεραγωγοί με σύνθετη γεωμετρία	Armaflex ή Rubber ρολό	Ευκαμψία και προσαρμογή σε γωνίες
Μεγάλοι αεραγωγοί με ακουστικές απαιτήσεις	Υαλοβάμβακας με αλουμίνιο	Θερμομόνωση και ηχοαπορρόφηση
Εσωτερικές σωληνώσεις ψυχρού νερού	R-PE σωλήνες	Κλειστή κυψελωτή δομή και επιλογές διαμέτρων
Εξωτερικές σωληνώσεις HVAC	Rubber Αλουμινίου σωλήνες	Προστασία από υγρασία, UV και καιρικές συνθήκες
Μονάδες και τεχνικός εξοπλισμός	Αυτοκόλλητο Rubber ή Frelen	Εφαρμογή σε μεγάλες ή σύνθετες επιφάνειες

Συμπέρασμα

Η συμπύκνωση σε αεραγωγούς και σωληνώσεις HVAC δεν αντιμετωπίζεται αποτελεσματικά με μία τοπική επισκευή ή με την προσθήκη ενός λεπτού μονωτικού φύλλου. Απαιτεί ολοκληρωμένο σύστημα με σωστό πάχος, κατάλληλο υλικό, συνεχή εφαρμογή και προσεκτική στεγανοποίηση.

Για μεταλλικούς αεραγωγούς μπορούν να χρησιμοποιηθούν PE Frelen, Armaflex, Rubber ή υαλοβάμβακας με αλουμίνιο, ανάλογα με τις συνθήκες. Για σωληνώσεις ψύξης και κλιματισμού προτείνονται R-PE ή Rubber σωλήνες στις κατάλληλες διαμέτρους και πάχη.

Δείτε όλες τις διαθέσιμες λύσεις στην κατηγορία Βιομηχανικές Μονώσεις ADP ή επικοινωνήστε με την ADP στο 210 5760786 για την επιλογή του κατάλληλου μονωτικού υλικού.

Συχνές ερωτήσεις

Γιατί στάζουν οι σωλήνες του κλιματισμού;

Οι σταγόνες μπορεί να οφείλονται σε συμπύκνωση όταν η ψυχρή επιφάνεια της σωλήνωσης βρίσκεται κάτω από το σημείο δρόσου. Πρέπει επίσης να ελεγχθούν πιθανές διαρροές και η αποχέτευση συμπυκνωμάτων.

Πώς αποφεύγεται η συμπύκνωση στους αεραγωγούς;

Με κατάλληλο πάχος θερμομόνωσης, συνεχή κάλυψη χωρίς κενά και σωστή στεγανοποίηση των αρμών και του φράγματος υδρατμών.

Είναι κατάλληλο το Armaflex για σωληνώσεις κλιματισμού;

Ναι. Το ελαστομερές καουτσούκ κλειστών κυψελών χρησιμοποιείται ευρέως σε δίκτυα ψύξης και κλιματισμού, αρκεί να επιλεγούν το κατάλληλο πάχος και η σωστή διάμετρος.

Μπορώ να τοποθετήσω νέα μόνωση πάνω από τη βρεγμένη;

Δεν συνιστάται χωρίς έλεγχο. Πρέπει πρώτα να εντοπιστεί η αιτία, να ελεγχθεί η κατάσταση της μεταλλικής επιφάνειας και να αντικατασταθεί η μόνωση εάν έχει χάσει την απόδοσή της.

Αρκεί η αλουμινοταινία για να σταματήσει η συμπύκνωση;

Η αλουμινοταινία χρησιμοποιείται για τη στεγανοποίηση κατάλληλων αρμών, αλλά δεν αντικαθιστά το απαιτούμενο πάχος θερμομόνωσης ούτε διορθώνει κενά στο μονωτικό σύστημα.

Ποιο πάχος μόνωσης χρειάζεται;

Το πάχος εξαρτάται από τη θερμοκρασία του αέρα ή του ρευστού, τη σχετική υγρασία, τη θερμοκρασία περιβάλλοντος και τη θερμική αγωγιμότητα του υλικού. Δεν υπάρχει ένα ενιαίο πάχος κατάλληλο για όλες τις εγκαταστάσεις.

Technical Data – Συμπύκνωση σε Συστήματα HVAC

Θέμα: Συμπύκνωση σε αεραγωγούς και σωληνώσεις HVAC

Αγγλικός όρος: HVAC duct and pipe condensation

Κύρια αιτία: Θερμοκρασία επιφάνειας χαμηλότερη από το σημείο δρόσου του περιβάλλοντος αέρα

Επηρεαζόμενα συστήματα: Αεραγωγοί ψυχρού αέρα, σωληνώσεις κρύου νερού, δίκτυα ψύξης, VRV, VRF και κεντρικές κλιματιστικές μονάδες

Πιθανές συνέπειες: Υγρασία, διάβρωση, φθορά ψευδοροφών, μούχλα, μείωση θερμομονωτικής απόδοσης και αυξημένες ενεργειακές απώλειες

Βασική μέθοδος αντιμετώπισης:Η εξωτερική επιφάνεια του μονωτικού συστήματος πρέπει να διατηρείται πάνω από το σημείο δρόσου. Απαιτούνται κατάλληλο πάχος μόνωσης, συνεχής εφαρμογή χωρίς θερμογέφυρες και περιορισμός της διείσδυσης υδρατμών.

Προτεινόμενα υλικά ADP:

• PE Frelen: αυτοκόλλητο πολυαιθυλένιο κλειστών κυψελών για αεραγωγούς και μεγάλες επιφάνειες.

• Armaflex / Rubber: ελαστομερές καουτσούκ κλειστών κυψελών για ψύξη, κλιματισμό και εφαρμογές με αυξημένο κίνδυνο συμπύκνωσης.

• R-PE σωλήνες: θερμομόνωση σωληνώσεων ψυχρού νερού, HVAC, VRV και VRF.

• Rubber Αλουμινίου σωλήνες: θερμομόνωση εξωτερικών σωληνώσεων με προστασία από υγρασία και UV.

• Υαλοβάμβακας με αλουμίνιο: εξωτερική θερμομόνωση μεγάλων αεραγωγών, με απαραίτητη στεγανοποίηση της επένδυσης αλουμινίου.

Κρίσιμα σημεία εφαρμογής: Αρμοί, γωνίες, φλάντζες, βάνες, στηρίγματα, αναρτήσεις, διελεύσεις και συνδέσεις με μηχανολογικό εξοπλισμό.

Κριτήρια επιλογής πάχους: Θερμοκρασία λειτουργίας, θερμοκρασία περιβάλλοντος, σχετική υγρασία, σημείο δρόσου, θερμική αγωγιμότητα υλικού και θέση εγκατάστασης.
