Μόνωση Αεραγωγών και HVAC με Υαλοβάμβακα Αλουμινίου

Η μόνωση αεραγωγών και συστημάτων HVAC με υαλοβάμβακα αλουμινίου περιορίζει τις θερμικές απώλειες, συμβάλλει στον έλεγχο των συμπυκνώσεων και βοηθά στη μείωση του θορύβου που παράγεται ή μεταφέρεται μέσα από το δίκτυο. Για να λειτουργήσει σωστά, απαιτούνται κατάλληλο πάχος μονωτικού υλικού, σωστή εφαρμογή χωρίς κενά και προσεκτική στεγανοποίηση της επένδυσης αλουμινίου.

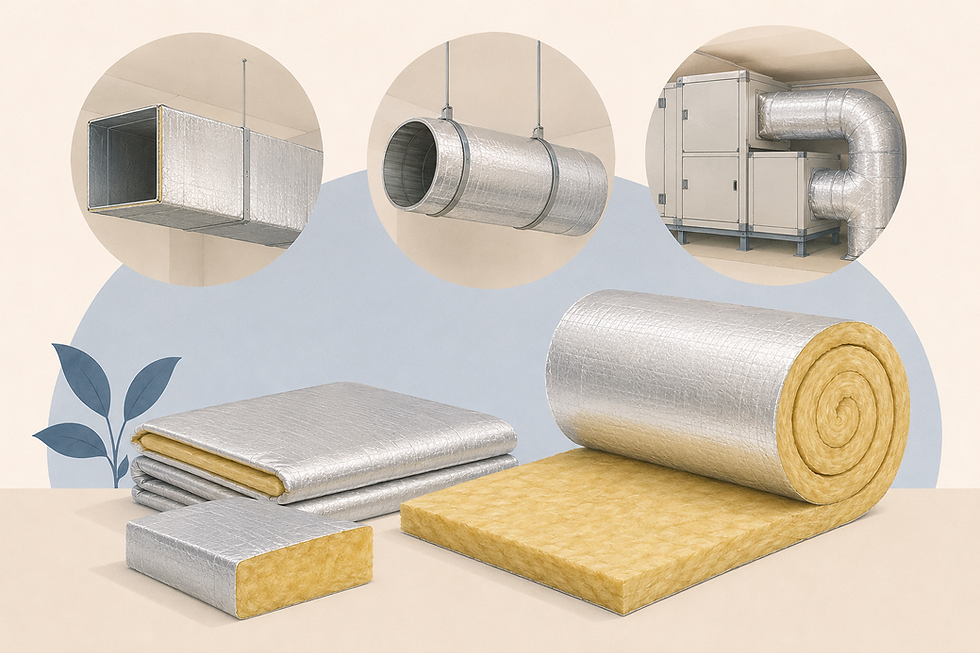

Ο Υαλοβάμβακας με Αλουμίνιο ADP αποτελεί μία ελαφριά και εύκαμπτη επιλογή για αεραγωγούς, εγκαταστάσεις κλιματισμού και εξαερισμού, ψευδοροφές και μεγάλες τεχνικές επιφάνειες.

Τι είναι τα συστήματα HVAC;

Ο όρος HVAC προέρχεται από τις λέξεις Heating, Ventilation and Air Conditioning και περιγράφει τα συστήματα θέρμανσης, εξαερισμού και κλιματισμού ενός κτιρίου.

Ένα ολοκληρωμένο σύστημα HVAC μπορεί να περιλαμβάνει:

• Μεταλλικούς αεραγωγούς

• Εύκαμπτους αεραγωγούς

• Μονάδες κλιματισμού

• Στόμια προσαγωγής και επιστροφής αέρα

• Ανεμιστήρες και συστήματα εξαερισμού

• Κεντρικές κλιματιστικές μονάδες

• Μηχανολογικό εξοπλισμό

• Δίκτυα διανομής θερμού ή ψυχρού αέρα

Οι αεραγωγοί μεταφέρουν αέρα διαφορετικής θερμοκρασίας από αυτήν του περιβάλλοντος χώρου. Χωρίς κατάλληλη μόνωση, μπορεί να εμφανιστούν θερμικές απώλειες, ανεπιθύμητη θέρμανση ή ψύξη του αέρα και συμπυκνώσεις στην εξωτερική μεταλλική επιφάνεια.

Γιατί χρειάζεται μόνωση ένας αεραγωγός;

Η σωστή θερμομόνωση αεραγωγών δεν αποτελεί απλώς μία πρόσθετη επένδυση. Αποτελεί βασικό μέρος της ενεργειακής και λειτουργικής απόδοσης ενός συστήματος κλιματισμού ή εξαερισμού.

Περιορισμός θερμικών απωλειών

Κατά τη μεταφορά του αέρα μέσα από ένα δίκτυο αεραγωγών, πραγματοποιείται ανταλλαγή θερμότητας μεταξύ του αέρα και του περιβάλλοντος χώρου.

Σε ένα δίκτυο ψύξης, ο ψυχρός αέρας μπορεί να θερμαίνεται πριν φτάσει στα στόμια. Σε ένα δίκτυο θέρμανσης, ο θερμός αέρας μπορεί να χάνει μέρος της θερμότητάς του κατά μήκος της διαδρομής.

Η μόνωση περιορίζει αυτήν τη μεταφορά θερμότητας και βοηθά ώστε ο αέρας να φτάνει στους χώρους σε θερμοκρασία πλησιέστερη σε εκείνη που προβλέπει ο σχεδιασμός του συστήματος.

Έλεγχος συμπυκνώσεων

Όταν η εξωτερική επιφάνεια ενός ψυχρού αεραγωγού έχει θερμοκρασία χαμηλότερη από το σημείο δρόσου του περιβάλλοντος αέρα, μπορεί να δημιουργηθούν υδρατμοί και σταγόνες νερού.

Οι συμπυκνώσεις ενδέχεται να προκαλέσουν:

• Φθορές σε ψευδοροφές και δομικά στοιχεία

• Λεκέδες και υγρασία

• Διάβρωση μεταλλικών επιφανειών

• Υποβάθμιση της μονωτικής απόδοσης

• Πρόσθετες ανάγκες συντήρησης

• Προβλήματα σε γειτονικό ηλεκτρομηχανολογικό εξοπλισμό

Ο σωστά διαστασιολογημένος υαλοβάμβακας περιορίζει τη διαφορά θερμοκρασίας στην εξωτερική επιφάνεια. Παράλληλα, η συνεχής και στεγανοποιημένη επένδυση αλουμινίου λειτουργεί ως στρώση ελέγχου υδρατμών.

Η μόνωση δεν εξαλείφει αυτόματα κάθε πιθανότητα συμπύκνωσης. Το απαιτούμενο πάχος πρέπει να επιλέγεται βάσει της θερμοκρασίας λειτουργίας, της θερμοκρασίας και υγρασίας του χώρου και των τεχνικών χαρακτηριστικών του υλικού.

Ενεργειακή απόδοση

Όταν περιορίζονται οι θερμικές απώλειες ή τα ανεπιθύμητα θερμικά κέρδη, το σύστημα κλιματισμού μπορεί να λειτουργεί αποδοτικότερα.

Η σωστή μόνωση βοηθά:

• Στη διατήρηση της θερμοκρασίας του μεταφερόμενου αέρα

• Στον περιορισμό άσκοπων ενεργειακών απωλειών

• Στην καλύτερη λειτουργία της εγκατάστασης

• Στη διατήρηση των συνθηκών άνεσης

• Στη μείωση της καταπόνησης του εξοπλισμού

Η πραγματική εξοικονόμηση εξαρτάται από το μέγεθος του δικτύου, τις θερμοκρασίες λειτουργίας, τις ώρες χρήσης και την ποιότητα της εγκατάστασης.

Περιορισμός θορύβου

Οι μεταλλικοί αεραγωγοί μπορούν να μεταφέρουν ή να εκπέμπουν θόρυβο από:

• Ανεμιστήρες

• Κλιματιστικές μονάδες

• Ροή αέρα

• Κραδασμούς

• Μεταλλικές επιφάνειες

• Μηχανολογικό εξοπλισμό

Η ινώδης δομή του υαλοβάμβακα προσφέρει ηχοαπορρόφηση και μπορεί να συμβάλει στον περιορισμό του εκπεμπόμενου θορύβου. Ωστόσο, για εγκαταστάσεις με αυξημένες ακουστικές απαιτήσεις μπορεί να απαιτούνται ειδικοί ηχοαπορροφητικοί αεραγωγοί, εσωτερικά duct liners, ηχοπαγίδες ή αντικραδασμικά συστήματα.

Τι είναι ο υαλοβάμβακας με αλουμίνιο;

Ο υαλοβάμβακας είναι ένα ινώδες μονωτικό υλικό, του οποίου η δομή εγκλωβίζει αέρα και περιορίζει τη μετάδοση θερμότητας. Παράλληλα, οι ίνες του απορροφούν μέρος της ηχητικής ενέργειας.

Στον υαλοβάμβακα αλουμινίου, η μία εξωτερική πλευρά διαθέτει μεταλλική επένδυση. Ο συνδυασμός αυτός προσφέρει:

• Θερμομονωτική προστασία

• Ηχοαπορρόφηση

• Χαμηλό συνολικό βάρος

• Ευκαμψία κατά την εφαρμογή

• Προστασία της εξωτερικής επιφάνειας

• Δυνατότητα διαμόρφωσης στρώσης ελέγχου υδρατμών

• Καθαρότερη τελική εμφάνιση

Η μορφή ρολού επιτρέπει την κάλυψη ορθογώνιων και κυκλικών αεραγωγών, μεγάλων επιφανειών και τμημάτων μηχανολογικού εξοπλισμού.

Γιατί χρησιμοποιείται αλουμίνιο στην εξωτερική πλευρά;

Η επένδυση αλουμινίου δεν έχει μόνο αισθητική λειτουργία. Προστατεύει την εξωτερική επιφάνεια του μονωτικού υλικού και, όταν οι ενώσεις είναι σωστά κλεισμένες, συμβάλλει στον έλεγχο της διέλευσης υδρατμών.

Για αποτελεσματική εφαρμογή πρέπει:

• Το αλουμίνιο να βρίσκεται προς την εξωτερική πλευρά

• Οι ενώσεις να έχουν επαρκή επικάλυψη

• Οι αρμοί να κλείνουν με συμβατή ταινία αλουμινίου

• Τα σχισίματα και οι διατρήσεις να επισκευάζονται

• Να μην παραμένουν ακάλυπτα σημεία

• Η επένδυση να διατηρείται συνεχής γύρω από όλο τον αεραγωγό

Εάν η επένδυση έχει κενά ή ασφράγιστες ενώσεις, οι υδρατμοί μπορούν να περάσουν προς το ψυχρότερο τμήμα της κατασκευής και να δημιουργήσουν συμπύκνωση στο εσωτερικό της μόνωσης.

Εξωτερική και εσωτερική μόνωση αεραγωγών

Η εξωτερική και η εσωτερική μόνωση δεν αποτελούν την ίδια εφαρμογή.

Εξωτερική μόνωση

Στην εξωτερική μόνωση, το μονωτικό υλικό τοποθετείται γύρω από τη μεταλλική επιφάνεια του αεραγωγού. Ο υαλοβάμβακας με αλουμίνιο χρησιμοποιείται κυρίως με αυτόν τον τρόπο.

Η εξωτερική εφαρμογή προσφέρει:

• Περιορισμό μεταφοράς θερμότητας

• Έλεγχο της θερμοκρασίας της εξωτερικής επιφάνειας

• Μείωση του κινδύνου συμπυκνώσεων

• Προστασία χωρίς επαφή του μονωτικού υλικού με τη ροή του αέρα

• Ευκολότερη επιθεώρηση και επισκευή

Εσωτερική μόνωση

Η εσωτερική επένδυση τοποθετείται μέσα στον αεραγωγό και έρχεται σε επαφή με τη ροή του αέρα. Για αυτήν την εφαρμογή απαιτούνται ειδικά πιστοποιημένα προϊόντα duct liner με κατάλληλη επιφανειακή προστασία.

Ο κοινός υαλοβάμβακας εξωτερικής επένδυσης δεν πρέπει να χρησιμοποιείται ως εσωτερικό duct liner, εκτός εάν το τεχνικό δελτίο του συγκεκριμένου προϊόντος επιτρέπει ρητά αυτήν τη χρήση.

Εφαρμογές υαλοβάμβακα αλουμινίου σε HVAC

Ο υαλοβάμβακας με αλουμίνιο μπορεί να χρησιμοποιηθεί σε διαφορετικά τμήματα μιας μηχανολογικής εγκατάστασης.

Εφαρμογή	Λειτουργία της μόνωσης
Αεραγωγοί προσαγωγής ψυχρού αέρα	Περιορισμός θερμικών κερδών και έλεγχος συμπυκνώσεων
Αεραγωγοί θερμού αέρα	Περιορισμός απωλειών θερμότητας
Αεραγωγοί επιστροφής	Θερμική προστασία όπου απαιτείται από τη μελέτη
Δίκτυα εξαερισμού	Θερμική και ακουστική ενίσχυση
Μεγάλοι κυκλικοί αεραγωγοί	Εύκαμπτη κάλυψη της εξωτερικής επιφάνειας
Ορθογώνιοι μεταλλικοί αεραγωγοί	Θερμομόνωση μεγάλων επίπεδων επιφανειών
Κεντρικές κλιματιστικές μονάδες	Μόνωση επιλεγμένων εξωτερικών επιφανειών
Plenums και τεχνικά κιβώτια	Περιορισμός θερμικής μεταφοράς και θορύβου
Ψευδοροφές και shafts	Ελαφριά μόνωση χωρίς μεγάλη επιβάρυνση της κατασκευής
Βιομηχανικές εγκαταστάσεις	Θερμομόνωση και ηχοαπορρόφηση τεχνικών επιφανειών

Για περισσότερες λύσεις σε σωληνώσεις, αεραγωγούς, εγκαταστάσεις κλιματισμού και βιομηχανικό εξοπλισμό,

μπορείτε να δείτε την κατηγορία Βιομηχανικές Μονώσεις ADP

Πώς επιλέγεται το κατάλληλο πάχος;

Δεν υπάρχει ένα πάχος μόνωσης κατάλληλο για όλους τους αεραγωγούς. Η επιλογή πρέπει να γίνεται βάσει:

• Της θερμοκρασίας του αέρα μέσα στον αεραγωγό

• Της θερμοκρασίας του περιβάλλοντος χώρου

• Της σχετικής υγρασίας

• Του σημείου δρόσου

• Της θερμικής αγωγιμότητας του υλικού

• Της θέσης του αεραγωγού

• Της εξωτερικής ή εσωτερικής εγκατάστασης

• Των απαιτήσεων ενεργειακής απόδοσης

• Των τεχνικών προδιαγραφών του έργου

Σε περιβάλλοντα με υψηλή υγρασία ή πολύ χαμηλές θερμοκρασίες λειτουργίας, ο έλεγχος συμπυκνώσεων χρειάζεται ιδιαίτερη προσοχή. Το πάχος πρέπει να είναι αρκετό ώστε η εξωτερική επιφάνεια να διατηρείται πάνω από το σημείο δρόσου στις συνθήκες σχεδιασμού.

Υαλοβάμβακας με Αλουμίνιο ADP για αεραγωγούς και HVAC

Ο Υαλοβάμβακας με Αλουμίνιο ADP αποτελεί επαγγελματική επιλογή για εφαρμογές όπου απαιτείται συνδυασμός θερμομόνωσης, ηχοαπορρόφησης, χαμηλού βάρους και μεταλλικής επένδυσης.

Σύμφωνα με τα στοιχεία της σελίδας του προϊόντος, διατίθεται:

• Σε μορφή ρολού

• Σε διαφορετικά πάχη και πυκνότητες

• Με πυκνότητες 10–40 kg/m³

• Με θερμική αγωγιμότητα λ 0,030–0,040 W/mK, ανάλογα με τον τύπο

• Με επένδυση αλουμινίου

• Για εφαρμογές σε αεραγωγούς, HVAC και βιομηχανικές μονώσεις

Η τελική επιλογή τύπου, πάχους και πυκνότητας πρέπει να γίνεται σύμφωνα με τις συνθήκες λειτουργίας και τις τεχνικές απαιτήσεις του έργου.

Βασικά στάδια σωστής τοποθέτησης

Η απόδοση του μονωτικού υλικού εξαρτάται σημαντικά από την ποιότητα της εφαρμογής.

1. Έλεγχος του αεραγωγού

Η μεταλλική επιφάνεια πρέπει να είναι καθαρή, στεγνή και απαλλαγμένη από σκόνη, λάδια ή σκουριά. Πριν από τη μόνωση πρέπει να έχει ολοκληρωθεί η στεγανοποίηση του αεραγωγού.

2. Επιλογή πάχους

Το πάχος επιλέγεται βάσει μελέτης ή υπολογισμού, λαμβάνοντας υπόψη τις θερμοκρασίες λειτουργίας και την υγρασία του περιβάλλοντος.

3. Κοπή του υλικού

Ο υαλοβάμβακας κόβεται στις απαιτούμενες διαστάσεις, προβλέποντας την απαραίτητη επικάλυψη στις ενώσεις.

4. Εφαρμογή χωρίς κενά

Το υλικό πρέπει να καλύπτει ομοιόμορφα ολόκληρη την επιφάνεια. Δεν πρέπει να υπάρχουν κενά στις γωνίες, στους αρμούς, στις αναρτήσεις ή στα σημεία διέλευσης.

5. Αποφυγή υπερβολικής συμπίεσης

Η έντονη συμπίεση μειώνει το πραγματικό πάχος και μπορεί να περιορίσει τη θερμική αντίσταση του υλικού.

6. Στερέωση

Η στερέωση πραγματοποιείται με κατάλληλα μέσα, ανάλογα με τη γεωμετρία του αεραγωγού και τις οδηγίες του κατασκευαστή.

7. Στεγανοποίηση της επένδυσης

Όλες οι ενώσεις, διατρήσεις και κομμένες ακμές πρέπει να κλείνουν με συμβατή ταινία αλουμινίου, ώστε να διαμορφώνεται συνεχής εξωτερική επιφάνεια.

8. Τελικός έλεγχος

Μετά την ολοκλήρωση της εφαρμογής πρέπει να ελέγχονται τα σημεία σύνδεσης, οι γωνίες, οι αναρτήσεις και οι πιθανές φθορές της επένδυσης.

Κατά την κοπή και τοποθέτηση πρέπει να χρησιμοποιούνται γάντια, προστατευτική ενδυμασία, γυαλιά και κατάλληλη προστασία αναπνοής, σύμφωνα με τις οδηγίες ασφαλείας του προϊόντος.

Συνηθισμένα λάθη στη μόνωση αεραγωγών

Τα συχνότερα προβλήματα δεν οφείλονται απαραίτητα στο μονωτικό υλικό αλλά στον σχεδιασμό και στην τοποθέτηση.

Λανθασμένο πάχος

Ένα ανεπαρκές πάχος μπορεί να μην περιορίζει αποτελεσματικά τη θερμική μεταφορά ή τον κίνδυνο συμπύκνωσης.

Κενά ανάμεσα στα τμήματα

Ακόμη και μικρά ακάλυπτα σημεία μπορούν να λειτουργήσουν ως θερμογέφυρες.

Υπερβολική συμπίεση

Η συμπίεση μειώνει το πάχος του υαλοβάμβακα και επηρεάζει τη μονωτική του απόδοση.

Ασφράγιστοι αρμοί αλουμινίου

Οι ανοικτές ενώσεις επιτρέπουν τη διέλευση υδρατμών προς την ψυχρή μεταλλική επιφάνεια.

Μόνωση πάνω σε υγρή επιφάνεια

Η μόνωση δεν πρέπει να εγκλωβίζει υγρασία πάνω στον αεραγωγό.

Ανεπαρκής προστασία σε εξωτερικό χώρο

Η επένδυση αλουμινίου ενός ρολού δεν πρέπει να θεωρείται αυτόματα πλήρης προστασία από βροχή, άνεμο, ηλιακή ακτινοβολία ή μηχανικές καταπονήσεις. Οι εξωτερικοί αεραγωγοί χρειάζονται κατάλληλη μεταλλική ή άλλη πιστοποιημένη επένδυση προστασίας.

Χρήση εξωτερικού υλικού ως duct liner

Για την εσωτερική πλευρά του αεραγωγού πρέπει να χρησιμοποιούνται μόνο προϊόντα που είναι ειδικά σχεδιασμένα και πιστοποιημένα για επαφή με τη ροή του αέρα.

Συχνές ερωτήσεις

Ποιο είναι το κατάλληλο μονωτικό υλικό για αεραγωγούς;

Ο υαλοβάμβακας με αλουμίνιο αποτελεί μία από τις βασικές επιλογές για την εξωτερική θερμομόνωση μεταλλικών αεραγωγών. Είναι ελαφρύς, εύκαμπτος και κατάλληλος για μεγάλες επιφάνειες. Η τελική επιλογή εξαρτάται από τις θερμοκρασίες, την υγρασία και τις απαιτήσεις του έργου.

Ο υαλοβάμβακας αποτρέπει τις συμπυκνώσεις;

Ο σωστά διαστασιολογημένος υαλοβάμβακας συμβάλλει στον έλεγχο των συμπυκνώσεων. Απαιτείται επαρκές πάχος και συνεχής, στεγανοποιημένη επένδυση αλουμινίου. Κενά ή φθορές στην επένδυση μπορούν να επιτρέψουν τη διείσδυση υδρατμών.

Προς ποια πλευρά τοποθετείται το αλουμίνιο;

Στην εξωτερική μόνωση αεραγωγών, η επένδυση αλουμινίου τοποθετείται προς την εξωτερική πλευρά. Οι αρμοί και οι διατρήσεις πρέπει να στεγανοποιούνται προσεκτικά.

Προσφέρει ο υαλοβάμβακας ηχομόνωση στους αεραγωγούς;

Η ινώδης δομή του προσφέρει ηχοαπορρόφηση και μπορεί να περιορίσει μέρος του εκπεμπόμενου θορύβου. Για αυξημένες απαιτήσεις χρειάζεται συνολική ακουστική μελέτη και πιθανώς ειδικά duct liners, ηχοπαγίδες ή ηχοαπορροφητικοί αεραγωγοί.

Μπορεί να τοποθετηθεί σε εξωτερικούς αεραγωγούς;

Μπορεί να χρησιμοποιηθεί ως θερμομονωτική στρώση, αλλά χρειάζεται πρόσθετη προστασία από τις καιρικές συνθήκες και τις μηχανικές καταπονήσεις. Η τελική επένδυση επιλέγεται σύμφωνα με τις απαιτήσεις του έργου.

Μπορεί να χρησιμοποιηθεί μέσα στον αεραγωγό;

Μόνο εάν πρόκειται για ειδικό, πιστοποιημένο προϊόν εσωτερικής επένδυσης αεραγωγών. Ο κοινός υαλοβάμβακας με εξωτερική επένδυση αλουμινίου προορίζεται κυρίως για εφαρμογή στην εξωτερική επιφάνεια.

Ποιο πάχος υαλοβάμβακα χρειάζεται;

Το πάχος εξαρτάται από τη θερμοκρασία του αέρα, τις εξωτερικές συνθήκες, τη σχετική υγρασία, τη θερμική αγωγιμότητα και την επιθυμητή ενεργειακή απόδοση. Δεν υπάρχει ένα πάχος κατάλληλο για όλες τις εγκαταστάσεις.

Συμπέρασμα

Η μόνωση αεραγωγών και HVAC με υαλοβάμβακα αλουμινίου αποτελεί αποτελεσματική λύση για τον περιορισμό της μεταφοράς θερμότητας, τον έλεγχο των συμπυκνώσεων και την ακουστική ενίσχυση της εγκατάστασης.

Η απόδοση εξαρτάται από τη σωστή επιλογή πάχους, την εφαρμογή χωρίς κενά και τη συνεχή στεγανοποίηση της εξωτερικής επένδυσης αλουμινίου.

Δείτε τον Υαλοβάμβακα με Αλουμίνιο ADP

και τις διαθέσιμες λύσεις στην κατηγορία Βιομηχανικές Μονώσεις ADP.

TECHNICAL DATA — Μόνωση Αεραγωγών και HVAC

• Εφαρμογή: Εξωτερική μόνωση μεταλλικών αεραγωγών και εξοπλισμού HVAC

• Μονωτικό υλικό: Υαλοβάμβακας με επένδυση αλουμινίου

• Βασική λειτουργία: Περιορισμός θερμικής μεταφοράς

• Πρόσθετες λειτουργίες: Έλεγχος συμπυκνώσεων και ηχοαπορρόφηση

• Μορφή προϊόντος: Εύκαμπτο ρολό

• Αναφερόμενη πυκνότητα ADP: 10–40 kg/m³, ανάλογα με τον τύπο

• Αναφερόμενη θερμική αγωγιμότητα ADP: λ 0,030–0,040 W/mK, ανάλογα με τον τύπο

• Εξωτερική επένδυση: Αλουμίνιο

• Βασικά κριτήρια επιλογής: Θερμοκρασία λειτουργίας, υγρασία, σημείο δρόσου, πάχος και θερμική αγωγιμότητα

• Απαίτηση εφαρμογής: Συνεχής μόνωση χωρίς κενά και στεγανοποιημένοι αρμοί

• Εξωτερικές εγκαταστάσεις: Απαιτούν πρόσθετη προστασία από καιρικές και μηχανικές καταπονήσεις

• Εσωτερική επένδυση αεραγωγού: Απαιτεί ειδικό πιστοποιημένο duct liner
